햇빛에 드러나는 광학식 지문센서

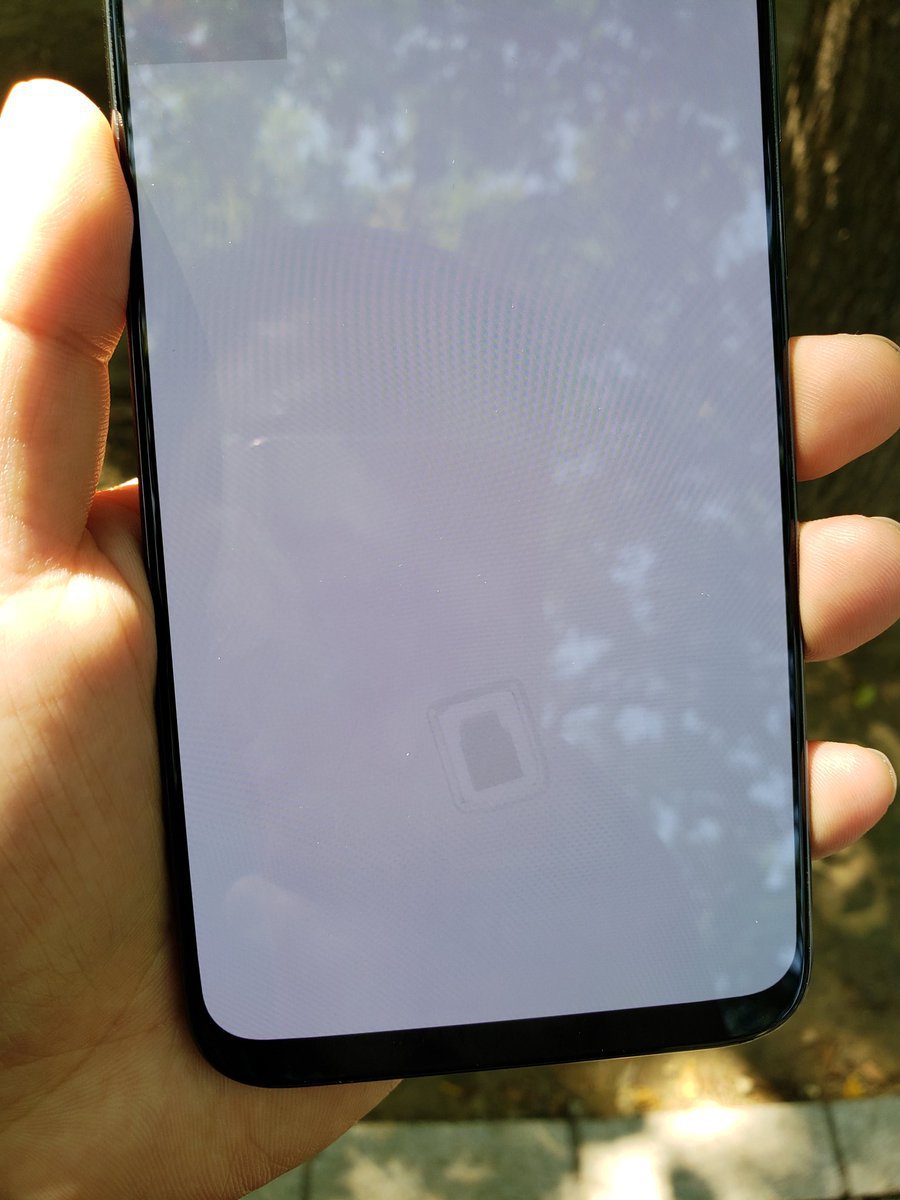

1. 샤오미 8 화면지문인식 Edition

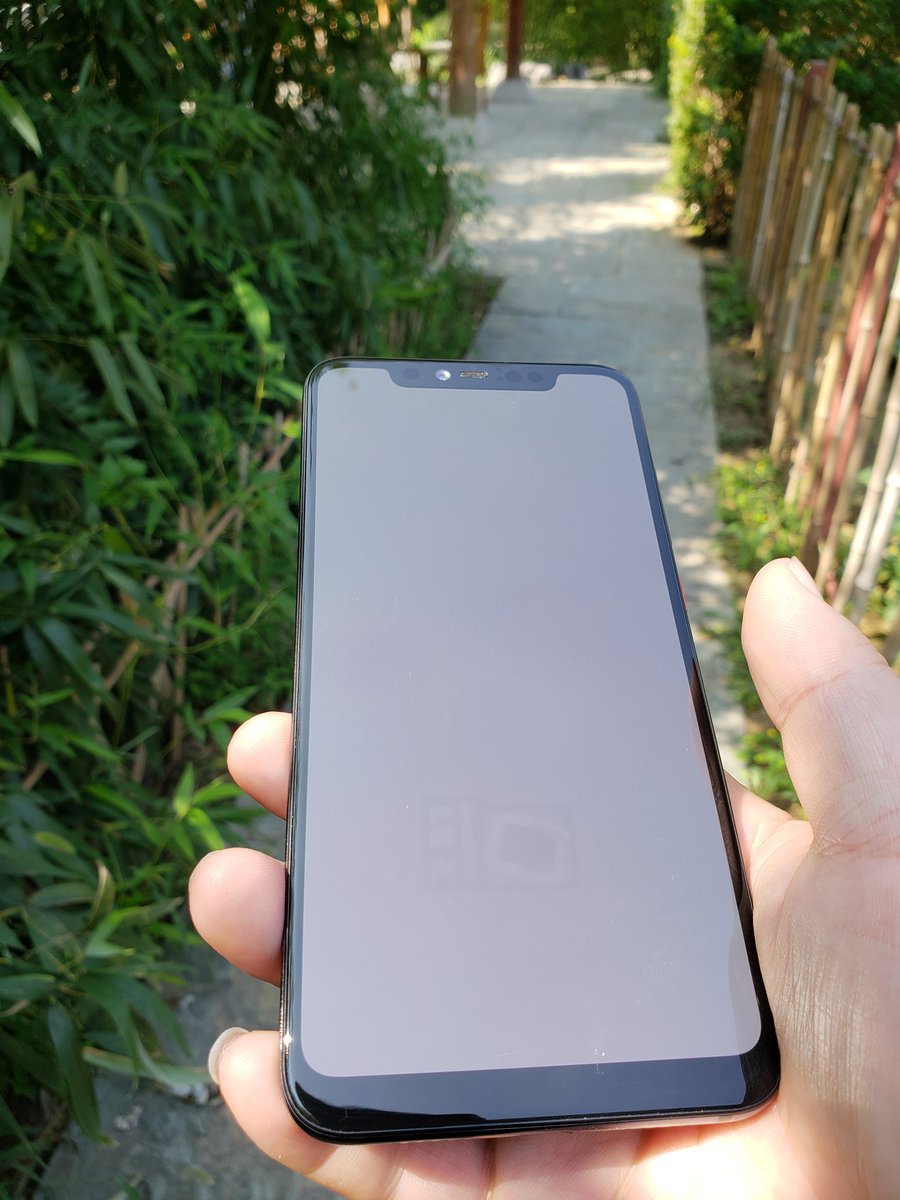

2. Meizu 16



p.s

기술적으로 숨기는 것이 어렵다고 했는데 역시 햇빛에 드러나네요.

논문이나 시장자료 읽다보면 이것을 불투명 소재로 패터닝한 경우 햇빛에 노출시켜 비스듬히 보면 배선-전극 회로가 보인다는 뜻으로 시인성이 안좋다하고 표현되어있었던 것으로 기억함.

-->왜 비스듬하게 설치되는지도 의아하네요.  광학식이라 편광때문에 ?? 가장 마지막 단계가 촛점 맞추는 정도일텐데...

-->샤오미는 Goodix것이고 Meizu도 Goodix일 것으로 추정하고 있는데...


삼성이 출원한 Pinhole Photomask과 Photo Diode를 이용한 방법은 이를 해결할 것.

또는 IR Sensor를 각 픽셀마다 두는 방법인데 이것은 비용 상승요인 ? 또는 반사판을 변형하는 방법, TFT Array 자체를 센서로 만드는 방법등 다양한 방법이 있기에 각 분야 전문가들이 협업하면 전화면 지문인식은 가능할 것으로 판단.

이것은 편광, 굴절, 회절, 반사, 투과, 투명, 촛점등에 대한 광학기술이기 때문에...

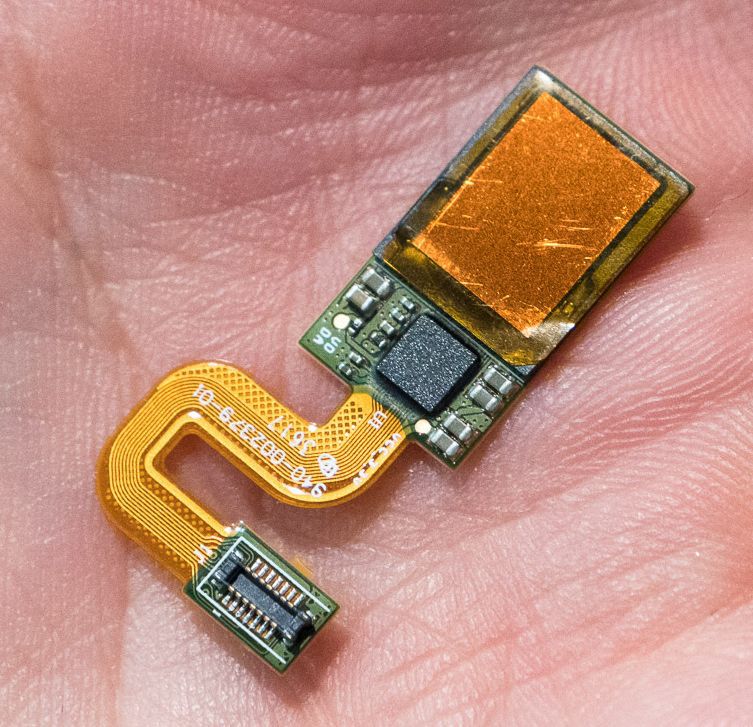

Synaptics 모듈 역시 Display아래에 비스듬히 탑재되다가 정상적으로 설치되었다.

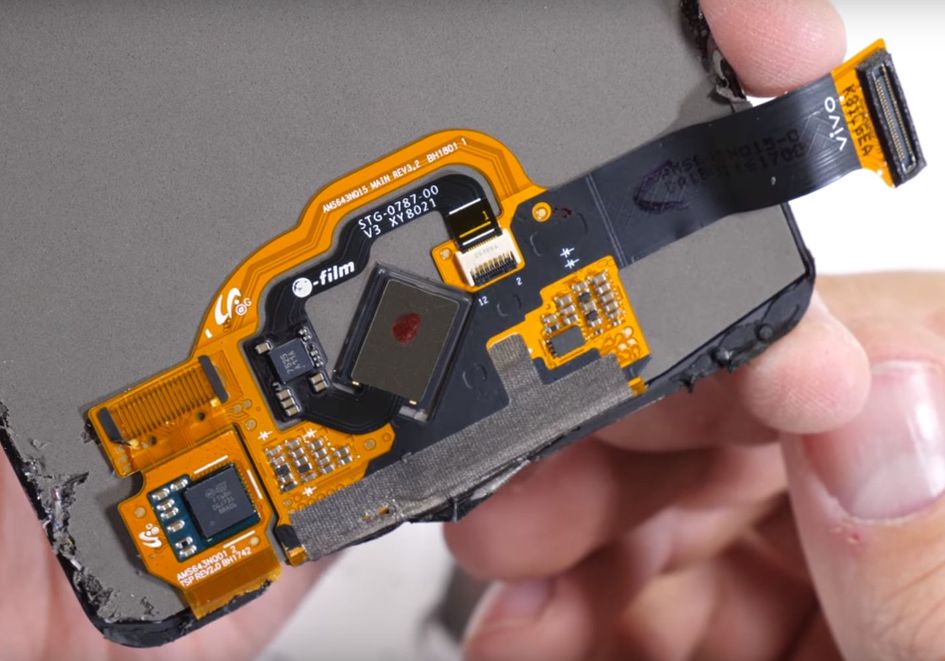

Vivo X20 Plus(Synaptics F9500 ?)

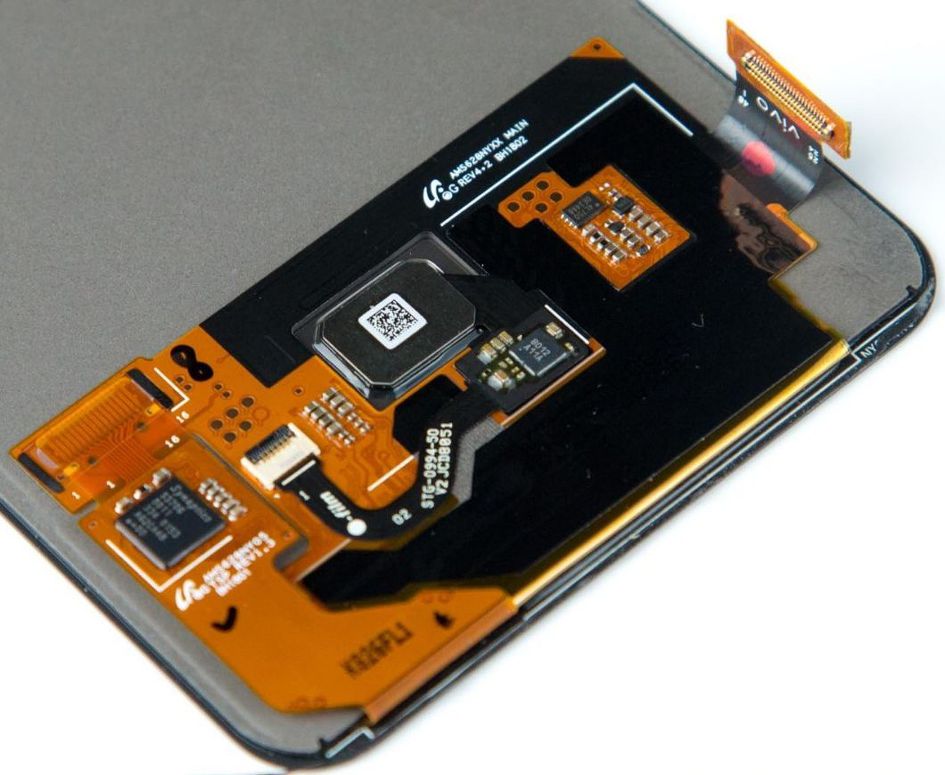

Vivo X21(Synaptics FS9500 ?)
