치노바 아이온 (Chinova Ion) 전기자전거 배터리 수리

댓글 1

전기 자전거 배터리/기타

2021. 12. 4.

치노바 아이온 전기자전거배터리가 수명을 다했네요

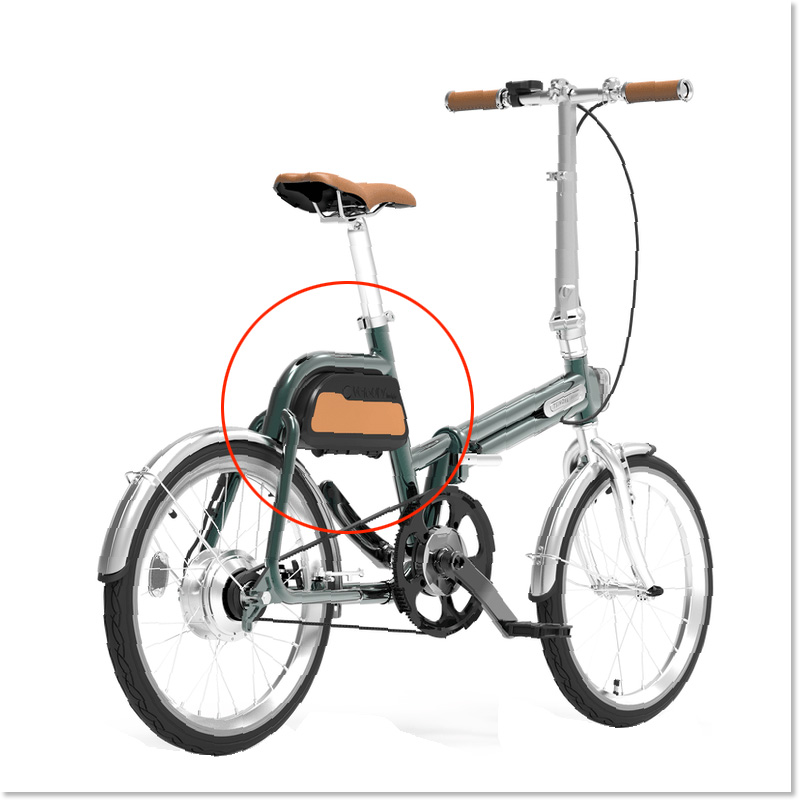

치노바아이온 전기자전거 배터리



안장밑에 가방같이 달린 케이스에 배터리가 들어 있습니다

최고속도 시속 30Km, 무게 30Kg

모터는 36V, 한번 충전으로 70Km 주행이 가능하다고 합니다

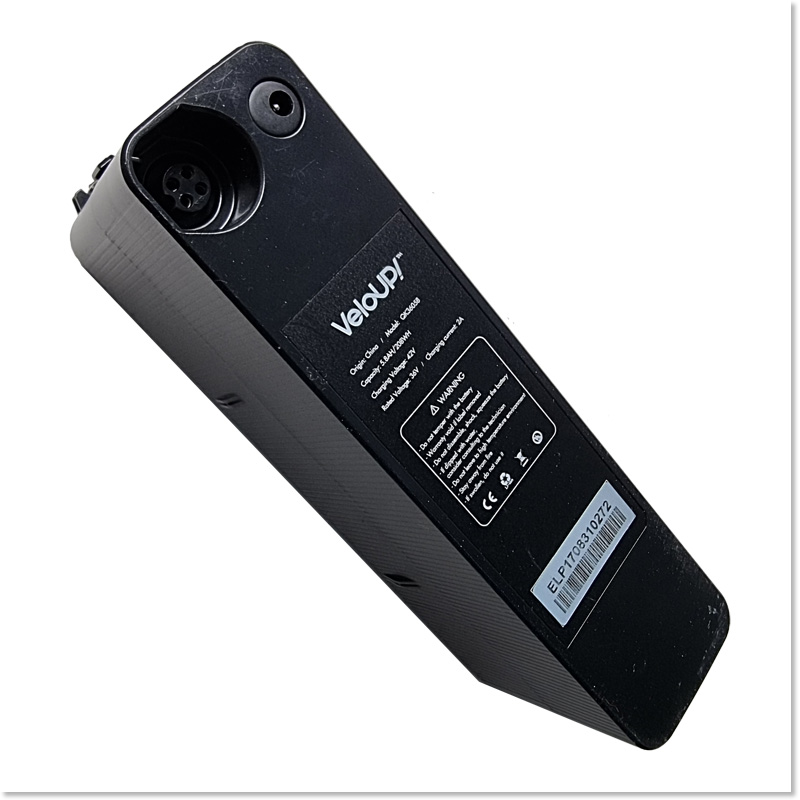

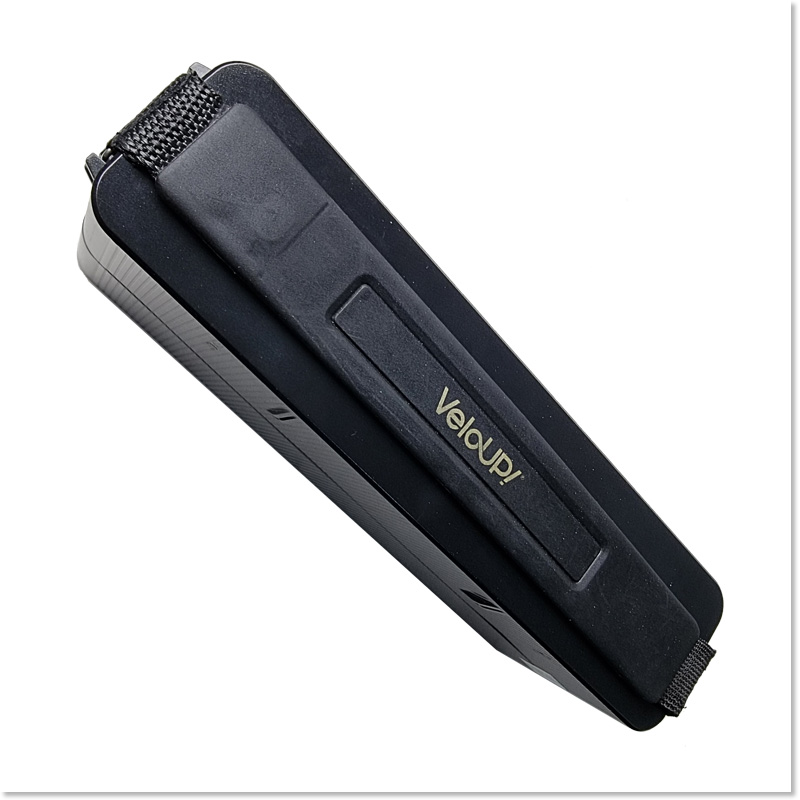

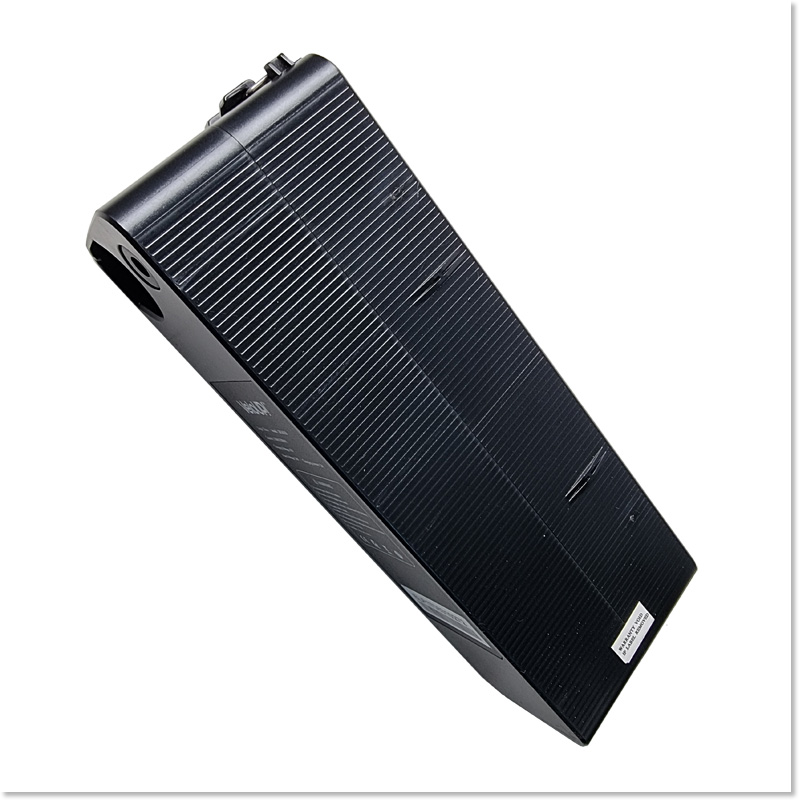

치노바아이온 배터리

가방을 열고 배터리를 분리하실 수 있습니다







치노바전기자전거배터리



배터리 전압은 36V, 20셀 배터리입니다

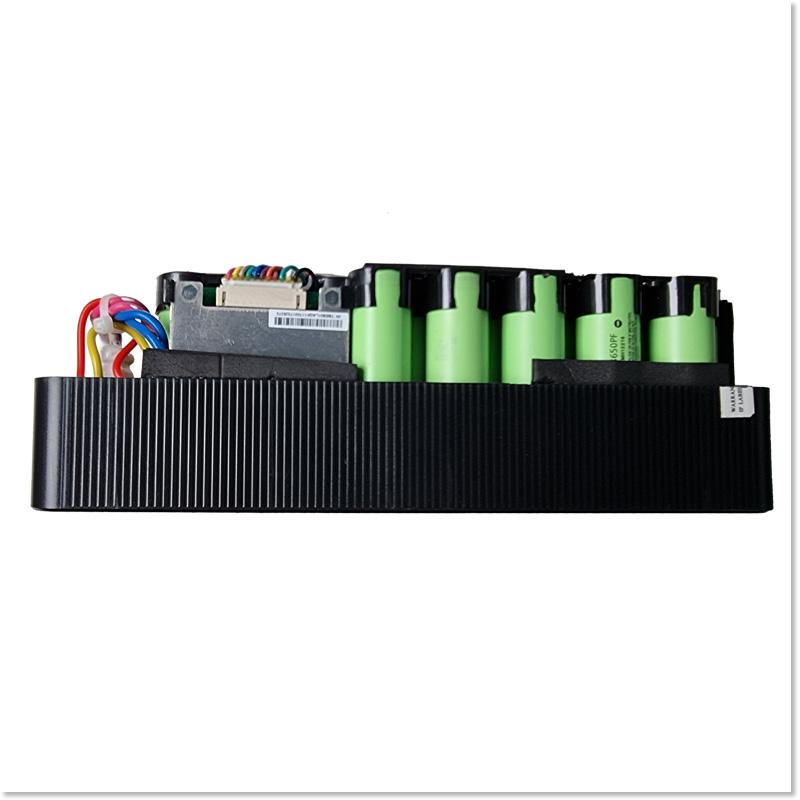

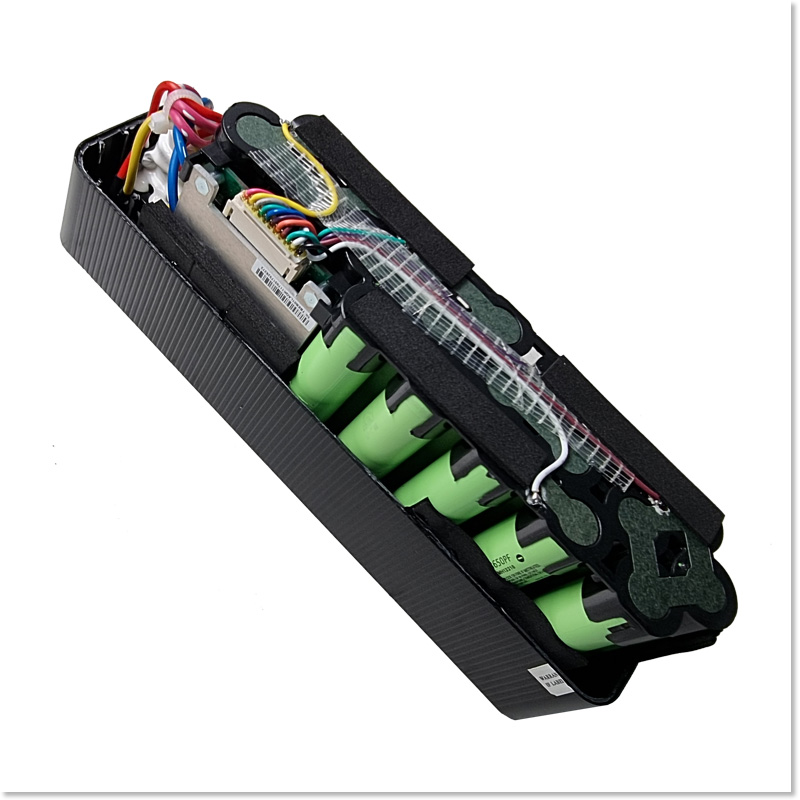

치노바리튬이온배터리

일본 파나소닉 셀 (NCR18650PF, 2750mAh)이 들어있습니다

36V, 5500mAh가 되겠네요.





치노바전기자전거배터리

자전거 배터리 치고는 용량이 매우 적습니다.

그런데 주행거리가 70Km면 뭐 꽤^^ 준수합니다.

가방 크다고 공부 잘하는 것은 아니니까요....ㅋ..

치노바전기자전거배터리리필

와트로 따지면 198와트입니다

일반적인 전기자전거 배터리의 용량은 보통 약 360와트 정도됩니다.

많게는 500와트가 넘는 배터리용량도 종종 있구요.







치노바아이온전기자전거배터리교체

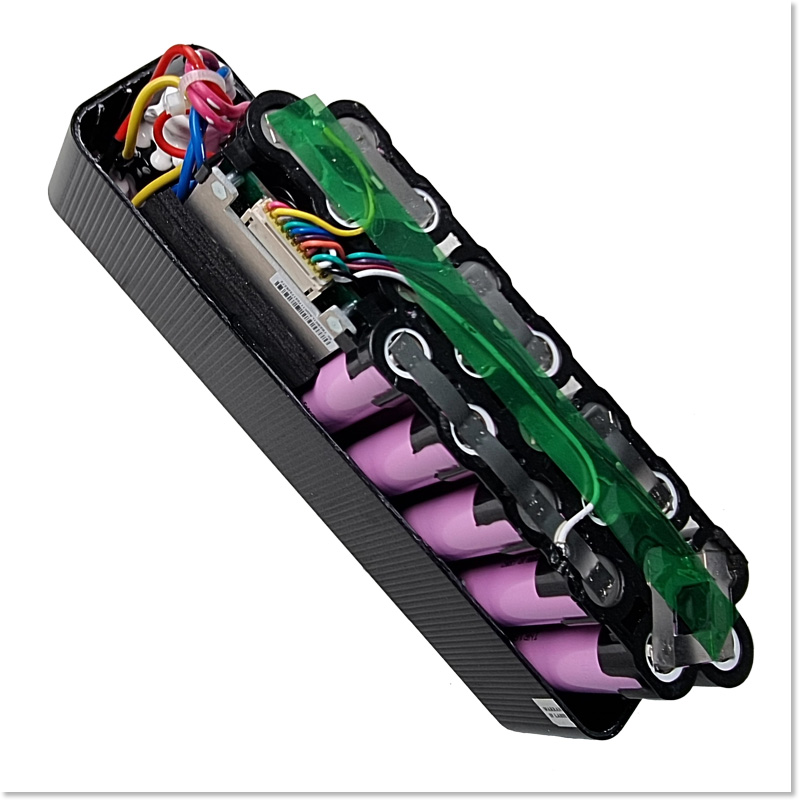

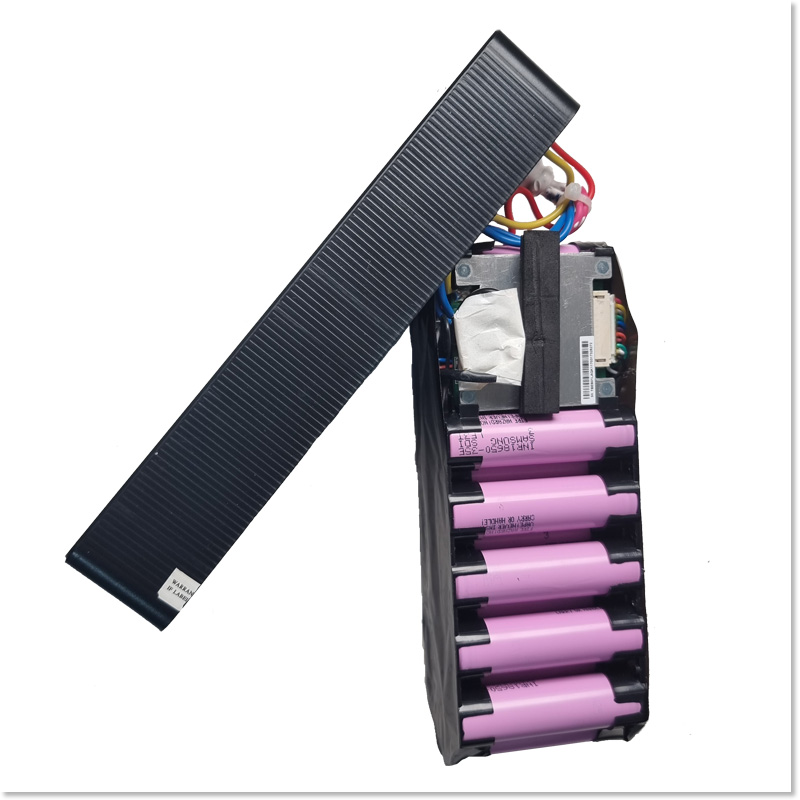

국산셀 INR18650-35E로 교체합니다.

​전압은 같고 전류 용량만 늘어납니다.

리필 전
리필 후
전압
36V
36V
전류용량
5500mAh
7000mAh
주행거리
70Km
89Km

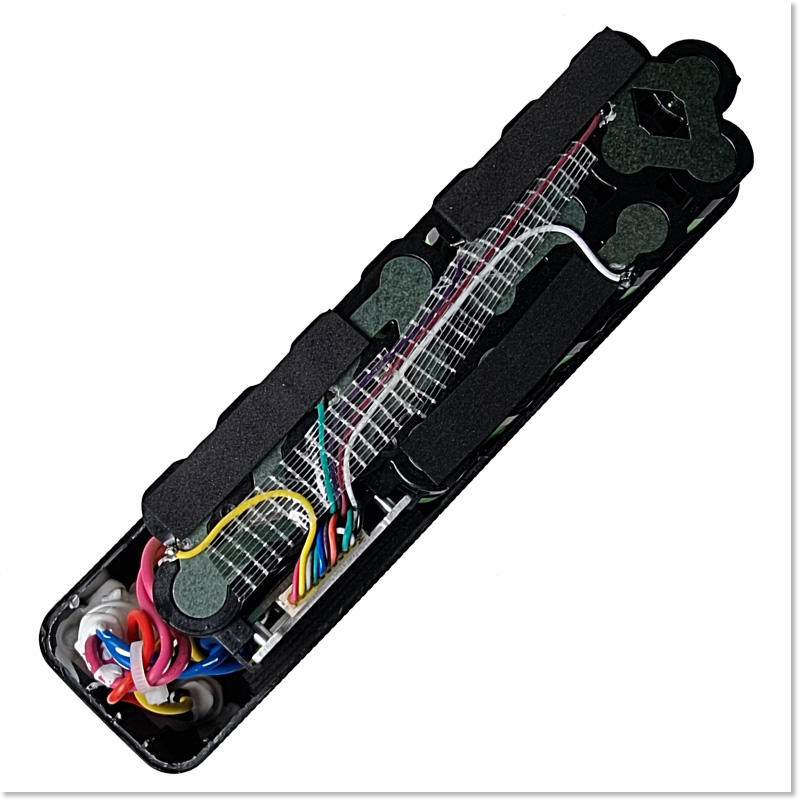

치노바전기자전거배터리

36V에 7A, 252와트로 약 27% 용량이 늘어났습니다.

그만큼 주행거리도 늘어 나겠죠 ?

198와트로 70Km를 주행한다면 리필 후 주행거리는

약 89Km가 되겠네요

치노바이온 배터리





리필 후 배터리 특성입니다(리필후 변경된 부분).

공칭 전압 : 36V

충전 전압 : 42V

배터리 종류 : 리튬이온

전류 용량 : 7A (+1.5A, 종전 5.5A)

충전 전류 : 권장 3.4A이하, 최대 4A (충전기에 충전 전류량이 표시되어 있습니다)

최대 방전전류 (Continous) : 16A

최대 방전전류 (Temporary) : 26A

충전온도 : 0 to 45°C

사용온도 : -10 to 60°C (기온이 영하일때는 일시적으로 배터리 용량 약 20~30%이 줄어들 수 있습니다)

겨울철 배터리를 사용하지 않을때에는 되도록이면 실내에 보관하고

뽁뽁이 같은것으로 둘러싸서 주행하시면 많이 도움이 됩니다.

충전기는 리튬이온 36V (충전전압 42V)용 2~4Ah를 쓰시면됩니다.

배터리 팩에 들어있는 보호회로에도 과충전 차단기능이 있지만

2중, 3중 안전을 위해 꼭 전압에 맞는 충전기를 사용하셔야합니다.

잭의 크기가 같다고 아무 충전기나 꽂아 충전하시면 안됩니다.

충전시간

2A 충전기 : 약 4~ 5시간

​​

새 배터리 구입시 주의사항

전기자전거 배터리를 포함한 모든배터리는 수명이있습니다.

그리고 만들어진 순간부터 쓰지 않아도 수명이 카운트다운 들어갑니다.

보통, 배터리를 구입시 리필 가격과 비교하시는 분이 많습니다.

새 배터리는 얼마인데......

그런데 구입하려는 배터리가

최근(약 6개월 이내)에 생산된 배터리라면 비교 가치가 있습니다.

그러나, 새 배터리라고 샀는데

생산된지 오래된 배터리가 많습니다.

그나마 판매자가 배터리들을 수시로 체크해, 전압이 떨어지면 가끔씩 충전해 놓았다면

겉만 새 것인 중고 배터리를 약간의 수명 저하를 감수하고 쓸 수 있습니다.

그러나 대량 생산된 배터리를

판매자가 일일이, 주기적으로 체크, 충전해 가며 판매하는 것은 사실상 불가능합니다.

리튬 배터리 특성상 일정 전압이하로 떨어졌던 것은

심각한 충전 기능 장애가 생깁니다.

실제 주행거리가 반도 안되고 6개월도 못쓰고 버리는 경우가 많이 있습니다.

(어느 곳은 새것으로 다시 바꿔주는데 그것도 또 똑 같다고 하소연 하시는 분이 많습니다.

그게 그거니까요...ㅋ.)

오래된 전기 자전거 모델의 배터리 구입시

제조일자를 필히 알아 보고 구입 하셔야합니다

모르시면 차라리 리필(셀 교체)하시는 것이 좋습니다.

가장 최근에 생산된 셀로 교체하므로 진정 새것이라 말할 수 있습니다.

리튬이온 전기자전거 밧데리 사용팁이요^^

전기자전거 주행을 안하더라도 장기 보관시엔 충전을 해서 보관하는 것이 좋습니다.

특히 리튬이온 배터리에는 셀을 보호(충, 방전 전압 제어)하려는 목적으로

보호회로가 부착 되어 있어 사용하지 않고 가만히 두어도 이 회로가 스스로 전기를 소비합니다.

그러므로 전기 자전거를 사용하지 않고 놔두더라도

어떤 배터리는 1년에 한번 정도 충전해 보관해도 되는 배터리가 있는가하면

어떤 배터리는 1~2달에 한번 충전 해야하는 배터리도 있습니다.

그렇다고 수시로 만충전하면

충전횟수가 많아져 전기자전거 배터리의 수명이 짧아집니다.

보호회로마다 전류소비량에 차이가 있으므로

장기 보관시 가끔 배터리의 잔량게이지를 눌러 배터리 잔량을 체크 후

잔량이 어느 정도 낮아졌을 경우(최저치), 반정도 충전해 놓고...

또 떨어지면 반 충전해 놓고..

잔량게이지가 없는 경우 테스터기로 체크,

36V배터리의 경우 30V~42V,

48V 배터리의 경우 39V ~ 54.6V가 유지 되도록 관리해 주시면됩니다.

또한 시중에 판매하는 잔량게이지를 부착하여 쓰실수도 있습니다

짧은 거리만 계속 왕복하신다면 배터리를 만충전 하기보다

50~60%만 충전해서 쓰시면 배터리를 아주 오래 쓰실수 있습니다.
